Elektrik Devreleri

10. Sınıf Fizik - Elektrik Devreleri

Bu derste ne öğreneceğiz?

Bu derste elektrik devrelerinin temel kavramlarını, devre elemanlarını, devrelerin nasıl çalıştığını ve devre analizi yöntemlerini öğreneceğiz. Ayrıca, örnekler ve alıştırmalar ile konuyu pekiştireceğiz.

Temel kavramlar

Elektrik devreleri, elektrik akımının belirli bir yol boyunca hareket ettiği sistemlerdir. Temel kavramlar şunlardır:

• Akım (I): Elektrik yüklerinin birim zamanda bir noktadan geçen miktarıdır. Birimi Amper (A) dir.
• Gerilim (V): Elektrik yüklerini hareket ettirmek için gereken potansiyel farktır. Birimi Volt (V) dir.
• Direnç (R): Elektrik akımına karşı gösterilen dirençtir. Birimi Ohm (Ω) dir.

Ayrıntılı anlatım

Elektrik devreleri, genellikle iki ana türde sınıflandırılır: seri devreler ve paralel devreler.

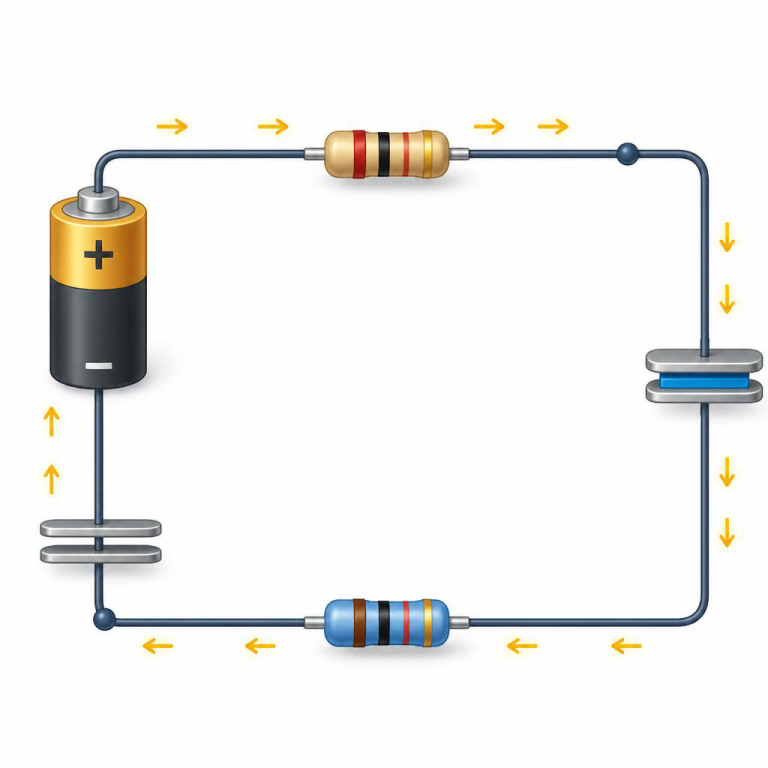

Seri Devreler

Seri devrelerde, devre elemanları ardışık olarak bağlanır. Akım her elemandan aynı miktarda geçer. Toplam direnç, tüm dirençlerin toplamına eşittir:

R_toplam = R₁ + R₂ + ... + R_n

Paralel Devreler

Paralel devrelerde, devre elemanları yan yana bağlanır. Her elemandan geçen akım farklı olabilir. Toplam direnç ise şu formülle hesaplanır:

1/R_toplam = 1/R₁ + 1/R₂ + ... + 1/R_n

Çözümlü örnekler

Örnek 1

Bir seri devrede 10 Ω, 20 Ω ve 30 Ω dirençler bulunmaktadır. Toplam direnci hesaplayın.

Çözüm:

R_toplam = 10 Ω + 20 Ω + 30 Ω = 60 Ω

Örnek 2

Bir paralel devrede 12 Ω, 24 Ω ve 36 Ω dirençler bulunmaktadır. Toplam direnci hesaplayın.

Çözüm:

1/R_toplam = 1/12 + 1/24 + 1/36

1/R_toplam = 1/12 + 1/24 + 1/36 = 1/4

R_toplam = 4 Ω

Örnek 3

Bir devrede 5 A akım geçmektedir. Direnç 10 Ω ise gerilimi hesaplayın.

Çözüm:

V = I × R = 5 A × 10 Ω = 50 V

Sık yapılan hatalar

Öğrenciler genellikle seri ve paralel devrelerin toplam direnç formüllerini karıştırmaktadır. Ayrıca, akım ve gerilim değerlerini yanlış hesaplamak da sık rastlanan bir hatadır. Bu nedenle, her devre türü için doğru formüllerin öğrenilmesi önemlidir.

Uygulama

Bir devre tasarlayın ve aşağıdaki elemanları kullanarak toplam direnci hesaplayın:

• R₁ = 15 Ω
• R₂ = 30 Ω
• R₃ = 45 Ω

Mini test

1. Seri devrede toplam direnç nasıl hesaplanır?
2. Paralel devrede toplam direnç formülü nedir?
3. 5 A akım ve 20 Ω direnç varsa gerilim nedir?
4. Seri devrede akım nasıl değişir?
5. Paralel devrede dirençler nasıl bağlanır?

Cevap anahtarı

1. Seri devrede tüm dirençlerin toplamı alınarak hesaplanır.
2. 1/R_toplam = 1/R₁ + 1/R₂ + ... + 1/R_n
3. V = I × R = 5 A × 20 Ω = 100 V
4. Seri devrede akım her elemandan aynı miktarda geçer.
5. Paralel devrede dirençler yan yana bağlanır.

Özet

Bu derste elektrik devrelerinin temel kavramlarını, seri ve paralel devrelerin özelliklerini öğrendik. Çözümlü örnekler ile konuyu pekiştirdik ve mini test ile bilgimizi değerlendirdik. Elektrik devreleri, günlük hayatta sıkça karşılaştığımız önemli bir konudur.
